石墨接地系列

柔性石墨接地引下线

铠装式柔性石墨接地引下线,可以定制。60*8mm铠装式石墨接地引线带、40*5铠装石墨基接地引下线、28mm铠装式石墨基柔性接地引下线。1.1铠装式柔性石墨接地引下线内部构造,带状,连接头连接牢靠,连接头宜采用螺栓锁紧式工艺和304不锈钢材质。石墨层内部需为厚度为1.25mm的镂空状304不锈钢带,石墨层外部为不锈钢丝编织层,不锈钢丝外部为黑黄相间的热缩管。规格型号应和配套的石墨基柔性接地体相同。铠装式柔性石墨接地引下线标准参数值1电阻率单位Ω.m,标准参数值,ρ≤1.5×10-5Ω?m。2工频电流耐受单位A ,标准参数值,2000A工频电流耐受后,△R≤10% ,接续电阻≤4mΩ。3抗...

青岛雷缰科技有限公司

联系人:尉祎栩

手机:16653209822

信息详情

铠装式柔性石墨接地引下线,可以定制。60*8mm铠装式石墨接地引线带、40*5铠装石墨基接地引下线、28mm铠装式石墨基柔性接地引下线。

1.1铠装式柔性石墨接地引下线内部构造,带状,连接头连接牢靠,连接头宜采用螺栓锁紧式工艺和304不锈钢材质。石墨层内部需为厚度为1.25mm的镂空状304不锈钢带,石墨层外部为不锈钢丝编织层,不锈钢丝外部为黑黄相间的热缩管。规格型号应和配套的石墨基柔性接地体相同。铠装式柔性石墨接地引下线标准参数值1电阻率单位Ω.m,标准参数值,ρ≤1.5×10-5Ω?m。2工频电流耐受单位A        ,标准参数值,2000A工频电流耐受后,△R≤10% ,接续电阻≤4mΩ。3抗腐蚀性能标准参数值,年平均受酸碱腐蚀率(重量百分比)≤0.1%。4抗拉强度标准参数值,施加拉力3kN,12s后,△R≤10% ,接续电阻≤4mΩ。

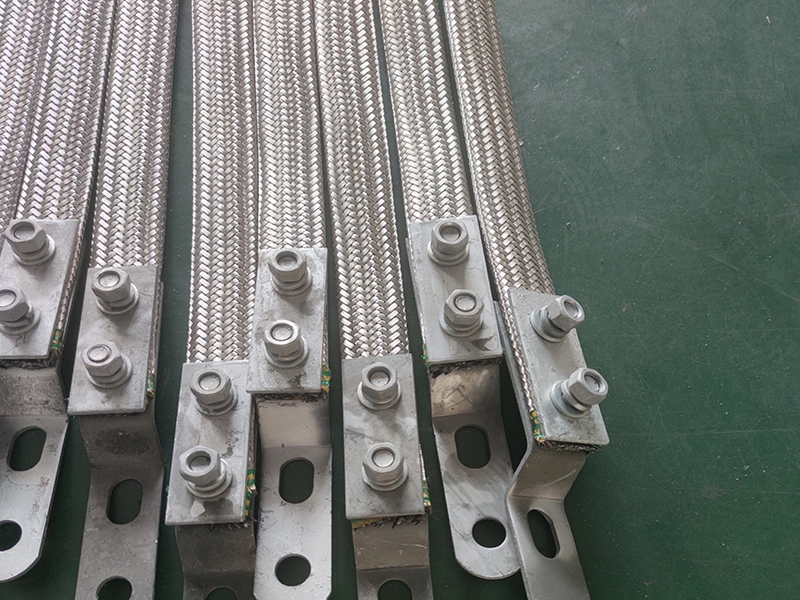

柔性石墨接地引下线 (1).jpg

1.     标准参数值

1.1    尺寸 mm   40×5(宽×厚)

1.2    外观及内部检查,外观紧致、石墨线捻拧均匀、表面光滑、无破损,内部含有镂空状304不锈钢带

1.3    电阻率Ω.m,ρ≤2.6×10-5Ω?m

1.4    接续电阻mΩ,≤4mΩ

1.5    工频电流耐受A,1500A工频电流耐受后,△R≤10% ,接续电阻≤4mΩ

1.6    冲击电流耐受kA,8/20μs ,200kA,5次大电流流冲击耐受后,△R≤10%,接续电阻≤4mΩ

1.7    冷热冲击性能℃,试样经-45℃~100℃冷热冲击试验后,电阻变化率△R≤10%,△R≤10% ,接续电阻≤4mΩ

1.8    将阻效果系数≤0.7,

1.9    抗拉强度kN,施加拉力2kN,12s后,△R≤10% ,接续电阻≤4mΩ

1.10  抗扭强度,抗扭能保持扭转5圈,10s,△R≤10% ,接续电阻≤4mΩ

1.11  抗弯曲强度,正反方向各10次,90度折弯试验后,△R≤10%

1.12  抗腐蚀性能,经5种土壤模拟溶液浸泡试验后,电阻变化率△R≤10% ,接续电阻≤4mΩ,重量比≤0.1%

1.13  阻燃性能,燃烧性能等级FV-0级

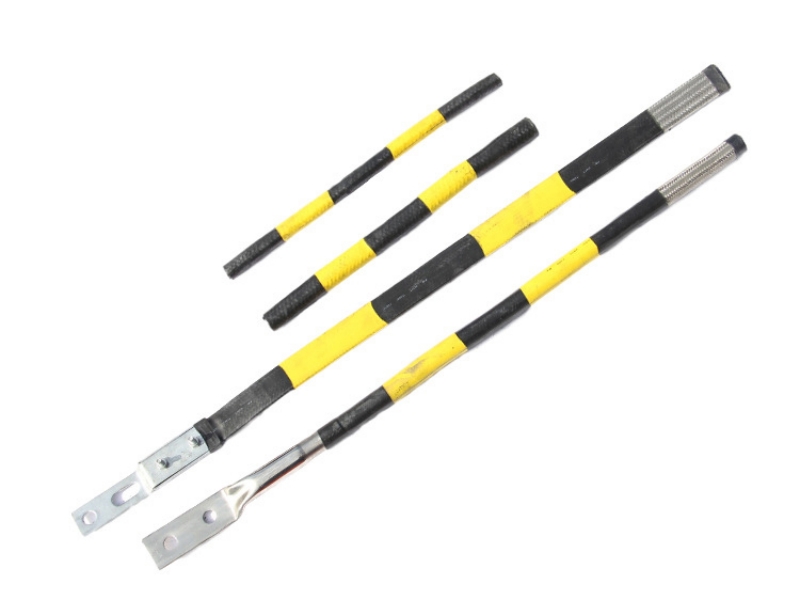

柔性石墨接地引下线 (3).jpg

注:石墨基柔性接地体规格型号为带状,根据不同的电压等级选用不同规格型号的石墨基柔性接地体。220kV及以下特高压输电线路宜采用规格型号为40×5mm,石墨基柔性接地体每米重量不小于900g/m。

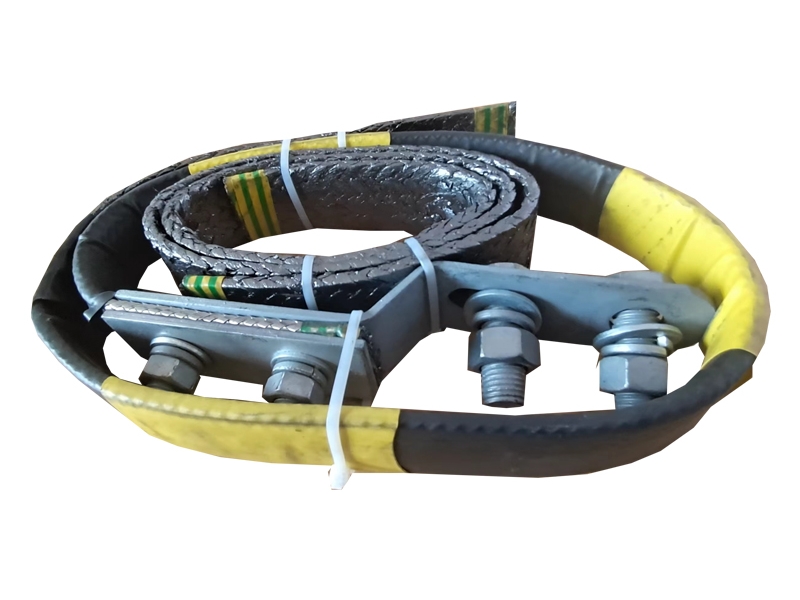

柔性石墨接地引下线 (4).jpg
